Karhota oikein

Vaikuttaako karhottimen tyyppi korjuutehoon?

Kverneland karhottimet

Karhotus työmenetelmänä on  yleistynyt nopeasti myös Suomessa korjuukoneiden kasvaessa. Useimmiten karhottimia käytetään karhojen yhdistämiseen, jolloin ajokerrat vähenevät ja korjuuteho paranee. Myös Keski-Euroopassa tapana oleva niitto koko työleveydelle ja sitä seuraava karhotus ennen noukintaa on nopeasti yleistymässä. Lyhyiden poutajaksojen aikana olennaisesti lyhyempi esikuivatusaika on viime vuosina ollut ratkaiseva monen tilan rehunkorjuun onnistumiselle.

Kverneland Taarup karhottimista löytyy vaihtoehtoja jokaiseen käyttötarpeeseen. Työleveydet alkavat yksiroottoristen mallien 3,2 metristä päättyen neliroottorisen jättiläisen peräti 15 metriin. Suomalaisissa käyttöolosuhteissa yksiroottoriset mallit ovat hyvä vaihtoehto esimerkiksi kahden karhon yhdistämiseen. Haluttaessa yhdistää kolme karhoa tarvitaankin sitten jo yleensä 7 - 9 metrinen kaksiroottorinen karhotin.

Kverneland karhottimet jakautuvat kahteen eri mallisarjaan. Compact mallit ovat edullisempia, yksittäisten tilojen koneita jotka tarjoavat hyvät käyttöominaisuudet ja tarkan karhotustuloksen. Pro Line mallit ovat suurten tilojen ja urakoitsijoiden koneita, jotka on suunniteltu suurille käyttöaloille ja ajonopeuksille vaativiin käyttöolosuhteisiin.

Molempien mallien roottoreiden kulmavaihteet ovat huoltovapaita ja rakenteeltaan täysin suljettuja. Yhteistä molemmille malleille on myös piikkivarsien taivutettu muoto, joka tarjoaa perinteisiä karhottimia enemmän tilaa suurillekin karhoille.

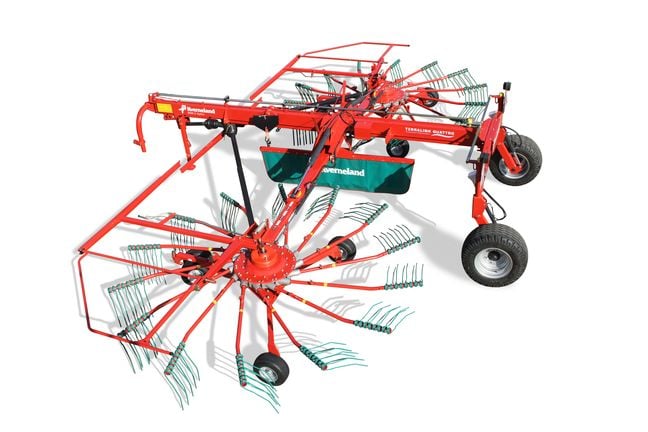

Keskelle karhottavat Kverneland karhottimet on varustettu Terra Link Quattro teknologialla, joka takaa erittäin tarkan maanpinnan seurannan kaikissa käyttöolosuhteissa. Ainutlaatuinen rakenne koostuu neljästä piikkien lähelle sijoitetuista roottorin kannatuspyörästä sekä kolmen liikesuunnan mahdollistavasta roottorien kiinnityksestä, jolloin jokainen roottoriyksikkö voi seurata erittäin tarkasti pellon pintaa.




9580_c_-_9584_c_-_9590_c_hydro_648px_21
Kaikki Kvernelandin karhottimet käyttävät DUO-piikkiä, jolloin piikit ovat kahdessa rivissä. Näin karhotettava heinä jää paremmin piikkeihin kiinni, mikä osaltaan parantaa suorituskykyä. Eteenpäin taivutetut piikit vähentävät tehontarvetta ja saavat aikaan puhtaamman karhotustuloksen.

Kvernelandin taaksepäin taivutettu karhotinvarsi tuo myös useita etuja. Taivutetun karhotinvarren ansiosta edestä tuleva heinämassa osuu piikkiriviin nähden vinottain. Tämä antaa paremman kattavuuden piikkiriviä vastaan tulevalle heinämassalle ja mahdollistaa hieman suuremman ajonopeuden. Nostettaessa piikkirivi ylös, taakse taivutettu karhotinvarsi saa aikaan nopeamman heinän luovuttamisen ja parantaa karhon koostumusta. Näin korjuukoneenkin käyttö tehostuu karhottimen jälkeen.

9400 CompactLine karhottimet

CompacLine karhottimet ovat 9400-sarjan karhottimia, joissa on huoltovapaa öljykylpyinen karhotinpiikkien ohjainrata. Ohjainradan halkaisija on 270mm.

Kulmavaihde on rasvavoideltava, jossa sekä pyörittävällä- että roottorin kruunupyörällä on kaksi laakeria.

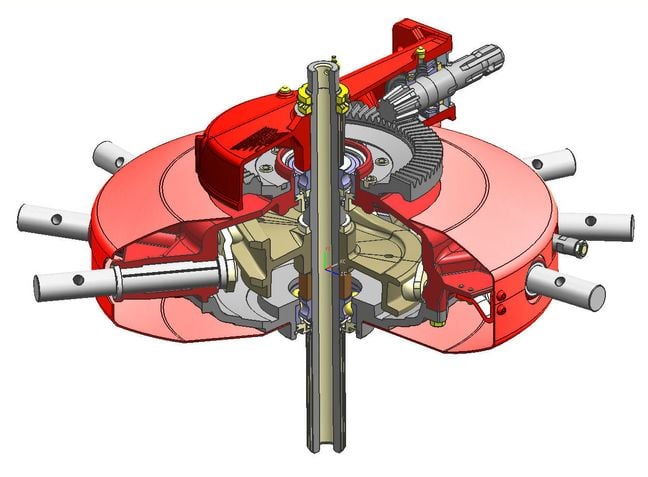

9472_c_-_9472_c_hydro_-_9476_c_648px_0

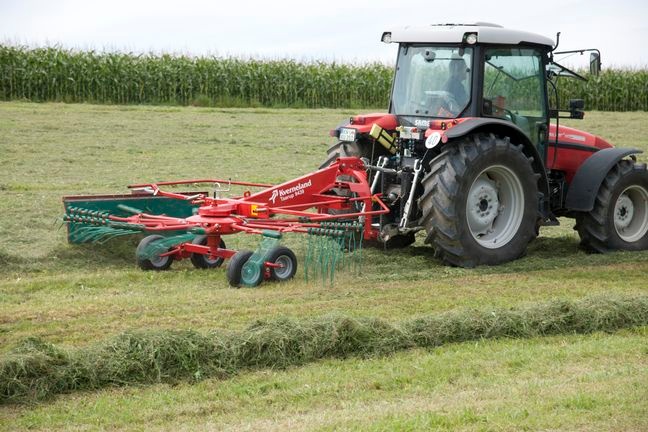

9032_-_9035_-_9439_-_9442t_-_9443_-_9447t_648px_21

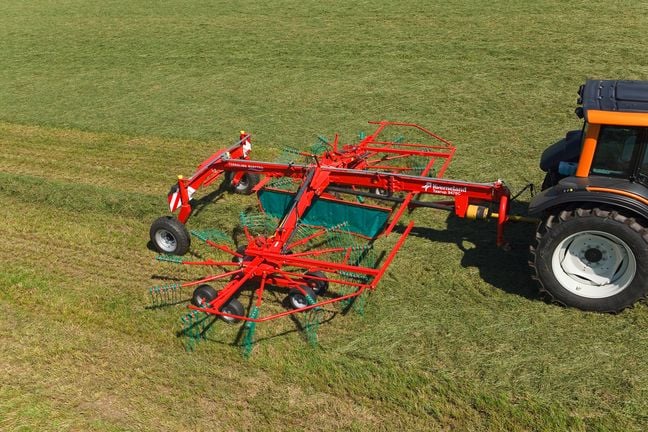

9400-sarjan karhottimia on yksi- ja kaksiroottorisina malleina. Yksiroottorisia malleja ovat 9439, 9443 ja kaksiroottorisia keskelle karhottavia ovat 9472C ja 9476C mallit. Korkeuden säätö suoritetaan kammella roottoreiden etupuolelta. Roottorin alla on normaalisti 4 kannatinpyörää, ja etupyörät ovat vierekkäin. Epätasaisessa maastossa on suositeltavaa käytää tandem varustusta roottorin taka-akselilla, sillä tandem rauhoittaa roottorin liikehdintää pellon pinnanmuotojen mukana oleellisesti. Tandem varustuksella roottorin alla on yhteensä 6 pyörää.
Kaksiroottorisissa 9400-sarjan karhottimissa on kiertyvät TerraLink Quattro vaaka-akselit, mikä sallii epätasaisessakin maastossa karhotinpyörien tasaisen maanpinnan seurannan. Rakenteessa ei ole niveliä, mutta palkki on rakenteeltaan joustava. Käytännössä tämä sallii paremman maanpinnan seurantakyvyn. Karhottimella voi DLG:n mukaan ajaa näin hiukan tavanomaista nopeampaa ilman karhotustuloksen heikentymistä.

Karhottimet kiinnitetään traktoriin vetovarsista. Vetorungon nivellys mahdollistaa erittäin jyrkät päistekäännökset. Samainen kääntyvä vetorunko kääntää myös karhottimen pyöriä.
9472_c_-_9472_c_hydro_-_9476_c_648px_46
9400 CompactLine karhottimien ohjainrata on öljykylvyssä ja siten huoltovapaa. Voimansiirron kruunupyörälle on rasvavoitelu. Roottorikeskiö on käytännössä huoltovapaa.
Yksiroottoriseen karhottimeen saa kolmipisterungon alle lisävarusteena etutukipyörän, joka parantaa karhotinroottorin etureunan tarkkuutta.
CompactLine kaksiroottorisissa karhottimissa on hydraulisen karhonleveyden säädölle asteikot vaakapalkissa. Roottoreille on räikkäkytkimet törmäystilanteita silmällä pitäen.
Kaksiroottorisiin 9400-sarjan karhottimiin on saatavilla lisävarusteena tandem pyörät roottorin takapyörien tilalle. Varuste on yleinen ja erittäin suositeltava, koska roottorin liike rauhoittuu merkittävästi tandemien ansiosta.
CompactLine kaksiroottorisissa malleissa on nostovarsiin kiinnitettävä vetorunko, joka ohjaa takapyöriä ohjaustangon välityksellä traktorin liikkeiden mukaan.
Kvernelandin karhottimet tekevät karhon jonka koostumus on hyvä korjuukoneen kannalta. Tällä on merkitystä karhotettaessa esimerkiksi paalaimelle.

9500 ProLine karhottimet

9542_-_9546_648px_2

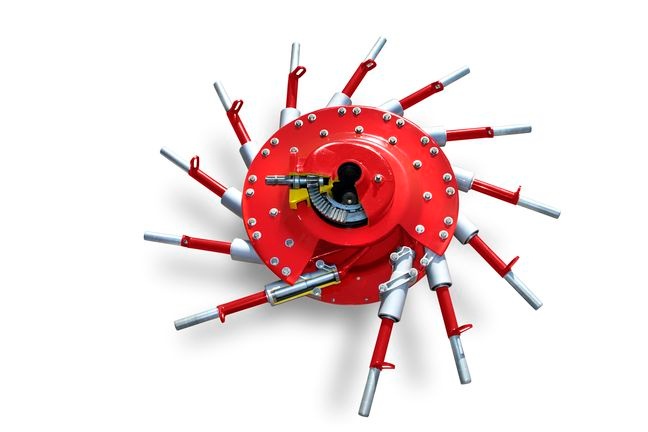

9500-sarjan ProLine karhottimissa karhotinkeskiö on täysin eri tyyppinen kuin CompactLinessa. Huoltovapaassa kulmavaihteessa sekä kruunupyörä että pyörittävä hammasratas ovat öljykylvyssä ja molemmilla on kaksi laakeria.

Roottorikeskiön ohjainrata on kovametallirakenteinen ja kuiva. Ohjainradan halkaisija on 40cm. Kuivan rakenteen ansiosta yhden karhotinvarren pystyy vaihtamaan ohjainradalle muista karhotinvarsista riippumatta noin 10 minuutissa, koska karhotinvarren päässä ohjainrataa seuraava laakeri on kestovoideltu.

9500 ProLine karhottimissa on samalla tavalla DUO-piikit kahdessa rivissä, joiden heinänsiirtokyky on selkeästi yhtä piikkiriviä parempi. Karhotinvarsi on taivutettu taaksepäin, mikä nostaa heinänsiirtokapasiteettia ja parantaa karhon koostumusta korjuukoneelle. Sen sijaan karhotinpiikki on 10mm paksu, mikä tekee karhotinpiikistä poikkeuksellisen lujan.
9542 ja 9546 ProLine ovat yksiroottorisia malleja. Niissä on vakiona mekaaniset heilahduksen vaimentimet koneen käyttäytymisen rauhoittamiseksi.

Työkorkeus säädetään 9500 ProLine yksiroottorisissa karhottimissa hydraulisesti. Ominaisuudessa on mukana ns. minimikorkeuden säätö. Pyörästö on vakiona Tandemeilla.

Ohjainrataa voidaan kääntää ProLine malleissa portaattomasti oikean luovutushetken määrittämiseksi olosuhteiden mukaisesti. Myös yksiroottorisissa ProLine malleissa lisävarusteena on saatavana tukipyörä kolmipistesovitteen roottorin etureunan tarkkuutta parantamaan vaihtelevassa maastossa ja näin parantamaan karhotustarkkuutta.

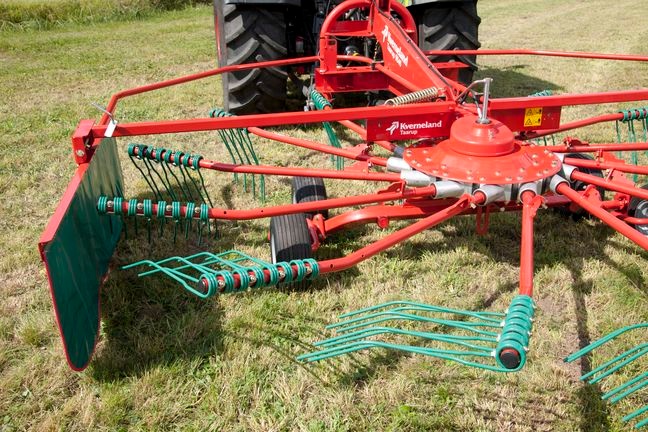

9542_-_9546_648px_29
9580_c_-_9584_c_-_9590_c_hydro_648px_46

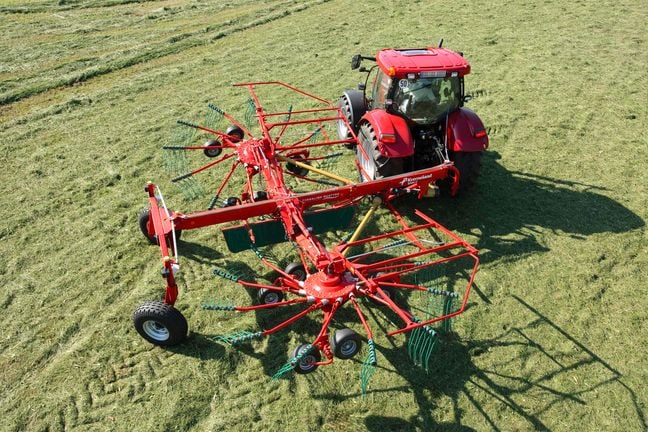

9500 ProLine C-mallit, eli keskelle karhottavat kaksiroottoriset mallit ovat suosituimpia malleja Suomessa. Työleveyksiä on viisi, 9580C, 9584C, 9590C Hydro, sekä 95110C. Mallimerkinnän 95-jälkeiset numerot kuvaavat työleveyttä. Esim. 95110C mallissa on 11m työleveys. 9590C Hydro on ainoa malli hydraulisella rungon laskulla, joka mahdollistaa alle 4m kuljetuskorkeuden karhotinvarsia irroittamatta.

Kaksiroottorisissa ProLine karhottimissa on aktiivinen pyöräohjaus, DUO-piikit, taakse taivutetut karhotinvarret, TerraLink Quattro roottorin ripustus, sekä lisävarusteena Tandem -pyörät.

Aktiivinen ohjaus sallii 80 asteen käännökset. TerraLink Quattro tarkoittaa roottorin kiertyvää vaakapalkkia, joka mahdollistaa roottorin jokaisen kannatinpyörän maanpinnan seurannan vaihtelevissa olosuhteissa. Tämä takaa tavanomaista korkeamman ajonopeuden karhotettaessa yhdessä DUO-piikin ja taivutetun karhotinvarren kanssa.

ProLine karhottimien 9580C ja 9590C Hydro malleihin on lisäksi saatavilla sähköinen roottorin työkorkeuden säätö, mikä mahdollistaa roottorin säädön karhotettaessa. Säätö on mahdollista molemmille roottoreille yhtä aikaa.

Kaikissa ProLine kaksiroottorisissa malleissa on hydraulinen työ- eli karhonleveyden säätö. Toisen puolen riippumaton nosto sähköisellä esivalinnalla on joissakin malleissa vakiona.

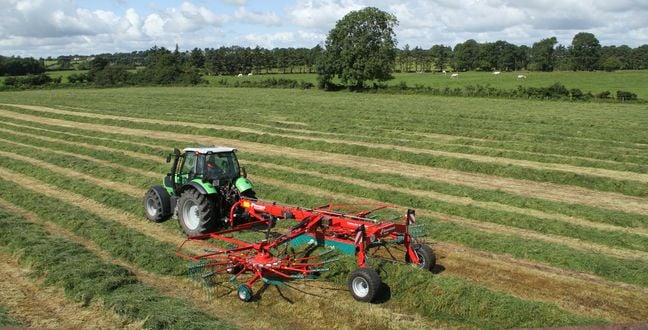

9580_c_-_9584_c_-_9590_c_hydro_648px_20
9542 ja 9546 ProLine karhottimissa on samat ominaisuudet kuin isommissakin ProLine karhottimissa.
Karhottimella on olennainen merkitys korjuukoneen tehoon. Jos karho on koostumukseltaan asiallinen, esimerkiksi paalaimen ajonopeus voi olla verran korkeampi.
95110C mallia lukuun ottamatta tiekuljetukseen lähtö on helppoa, nosta vain roottorit  ylös ja aja. 9590C Hydro vaatii rungon laskun alas. 95110C:ssä täytyy irroittaa ylimmät karhotinvarret, jotta kuljetuskorkeus jäisi alle 4m.
Sähköinen työkorkeuden säätö on mahdollista saada 9580C ja 9590C Hydro malleihin lisävarusteena.
Roottori tulee säätää siten, että piikit ottavat sisäreunalta noin 2cm lähempää maan pintaa kuin ulkoreunalta. Tällä kompensoidaan piikkien taipumista taaksepäin piikkien edessä kulkevan heinämassan kasvaessa sisäreunaa kohti mentäessä.

9500 ProLine neliroottoriset karhottimet

Kvernelandin neliroottoriset karhottimet ovat 95130C ja 97150C, joiden työleveydet on 12,5m ja 15m.. Molemmista löytyvät samat Kvernelandin karhottimien ominaispiirteet, DUO-piikki ja taaksepäin taivutetut karhotinvarret. Karhottimen roottorikeskiö ja 10mm piikkiparit ovat ProLine malleista tuttuja. Myös karhotinvarren vaihto onnistuu 15 minuutissa.

95130C on työleveyteensä nähden erittäin yksinkertaisella sähköisellä ohjauksella toimiva karhotin, jonka tarkoituskin on olla työleveyteensä nähden kohtuuhintainen tehopakkaus. Molemman puolen roottorit voidaan nostaa toisesta puoliskosta riippumatta, jolloin kyseisen puolen etu- ja takaroottori nousevat samalla. Etu- ja takaroottorien työleveyttä ja takaroottorien tekemän karhon leveyttä voidaan säätää hydraulisesti.

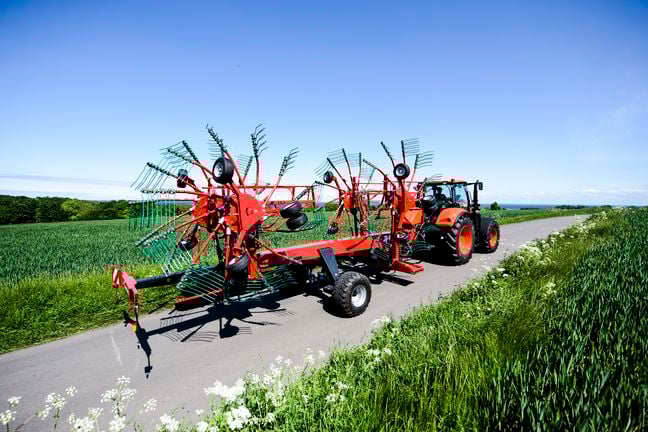

95130_c_648px_0

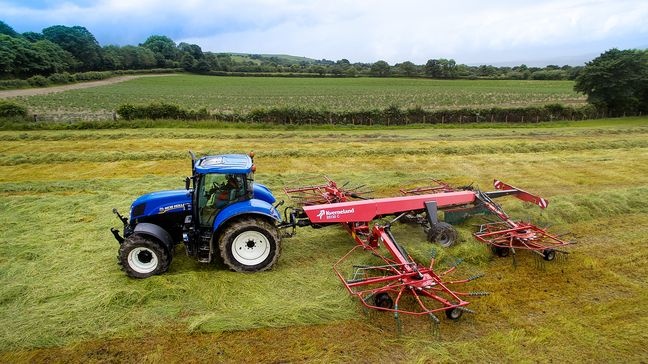

95130_c_648px_13

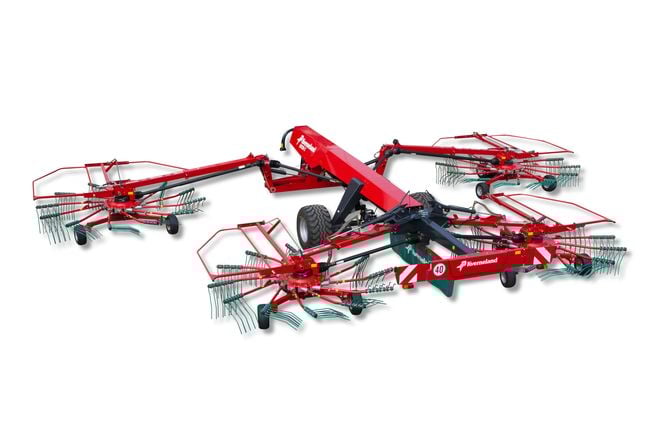

95130C karhottimen työleveys on 10 - 12,5m. Eturoottoreiden halkaisija on 3,35m ja takaroottoreiden 3,0m. Kaikissa roottoreissa on 12 piikkivartta. 95130C on hyvin sirorakenteinen karhotin, mikä mahdollistaa käytön pienellä 100hv traktorilla mäkisissäkin maastoissa.

95130C malli toimii ilman ainoatakaan anturia, joten ohjauslogiikka on yksinkertainen. Kuitenkin etu- ja takaroottoreiden viivettä päistenostoissa ja -laskuissa voidaan säätää. Karhottimen takaroottoreissa on hieman etupäätä nopeampi pyörimisnopeus, jotta suurenkin karhotettavan massan käsittely onnistuu. Samalla karhon muoto on siisti ja karhon rakenne on korjuukoneen kannalta optimaalinen. 95130C karhottimeen on saatavana tandempyörät roottorin kannatinpyörästöön lisävarusteena. Tandemien kanssa pyöriä on kuusi jokaisella roottorilla.

Uusi 95130C on nyt saatavana myös ISOBUS versiona, jonka tunnistaa 95130C Pro tunnuksesta. Tällöin koneen kaikkia toimintoja ohjataan ISOBUS-ohjaimella. Mekaanisilta ominaisuuksiltaan kone on samanlainen, mutta ISOBUS-ohjaus sallii jokaisen roottorin yksittäisen noston päisteessä ja lisävarusteena on sähköisen työkorkeuden säätö jokaiselle roottorille erikseen. Etu- ja takaroottorien noston välinen viive voidaan ohjelmoida aikaan tai etäisyyteen perustuen tai nostaa manuaalisesti. Karhotinta voidaan käyttää joko LS-hydrauliikalla tai avoimen kierron hydrauliikalla. ISOBUS-version lisävarusteita ovat lisäksi LED-valot hämäriä iltoja helpottamaan.

95130_c_648px_2
Neliroottorisella karhottimella tehty karho on koostumukseltaan optimaalinen korjuukonetta silmällä pitäen. Karhoa pystyy syömään nopeammin, mikä nostaa korjuukoneen tehoa merkittävästi.
Neliroottorinen karhotin on kiitollinen epätasaisessa maastossa, koska se mukautuu maan pinnanmuotoihin hyvin kohtuullisen pienestä roottorin halkaisijasta johtuen. DUO-piikki, sekä taaksepäin taivutetut karhotinvarret parantavat lopputulosta.
Neliroottorinen karhotin liikkuu kohtuullisen pienelläkin traktorilla, koska karhottimen omapaino on kohtuulline.
Takaroottoreiden pyörimisnopeus on eturoottoreita suurempi, jotta heinän siirtokapasiteetti on riittävä kaikissa tilanteissa.

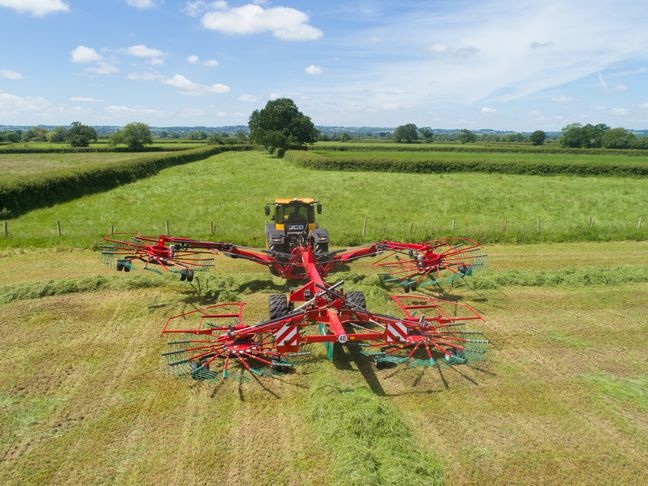

97150_c_648px_34

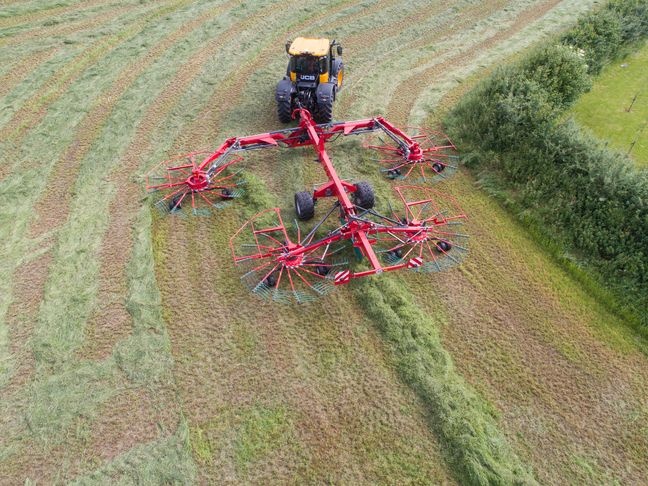

Kverneland 97150C on vastikään uudistettu täysin. Hydrauliikkajärjestelmä, anturit, hydrauliikkaletkut, sylinterit, kaikki on uutta. Karhotin on täysin ISOBUS ohjattu ja koneessa on uusi GEORAKE ohjelmisto, joka ohjaa karhotinta GPS-paikannuksen perusteella. Se ottaa automaattisesti huomioon jo karhotetun alueen, eikä näin sotke edellisiä karhoja.

Ison 97150C karhottimen työleveys on 15m ja on hyvä pari esimerkiksi perhosniittomurskaimelle ajosilppurikorjuuseen. Suomessa 15m karhottimen käyttökokemukset perustuvat pienille peltolohkoille, joissa 15m karhotin on osoittautunut ketteräksi. Koneen maksimityöleveys on 15m, mutta leveyttä voidaan hydraulisesti kaventaa 9,5m saakka, mikä tekee koneesta erittäin mukautuvan jokaiselle lohkolle. Tämä saavutetaan eturoottoreiden kansanomaisesti kutsutuilla kyynärpäänivelillä, joilla eturoottorit saadaan nopeasti täysin levälleen ja suppuun. Tämä ketteryys on hyödyksi esimerkiksi pienien peltolohkojen nurkkia kolutessa. Karhonleveyttä voidaan säätää välillä 1,4 - 2,5m.

Jokaiselle roottorille on oma hydraulinen työkorkeuden säätö, sekä toisistaan riippumaton nosto. Eturoottoreiden kevennystä voidaan säätää eri olosuhteisiin sopivaksi. Karhottimeen on yleensä suositeltavaa ottaa lisävarusteena ohjaavat pyörät paremman hallittavuuden takia, kun peltolohkojen liittymät tai terävät kulmat vaativat akrobatiaa. Tämän vuoksi karhottimen roottorien kaikki tukipyörät pyörivät täyden kierroksen. Jokainen tukipyörä on paripyörillä roottorin liikkeiden rauhoittamiseksi.

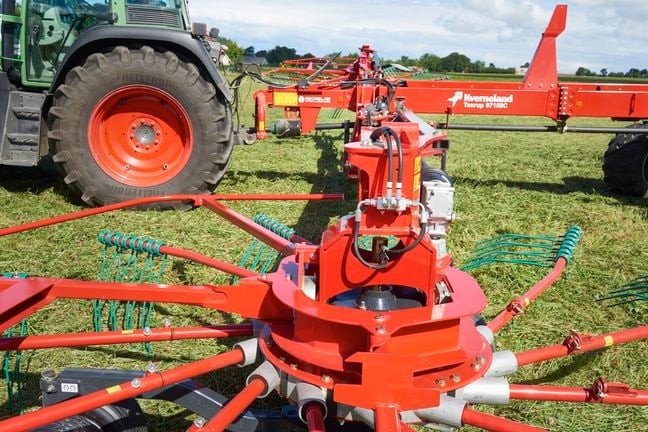

97150_c_648px_8

97150_c_648px_27

Eturoottoreissa on 13 piikkivartta ja takana 15 piikkivartta. Piikkivarsia on yhteensä 56kpl. Edessä 4 piikkiparia yhdessä varressa, takana 5. Piikkejä on näin yhteensä 254 kpl.

Jokainen roottori on rakennettu Free Floating -periaatteella, jolloin roottori pääsee niveltymään maan pinnanmuotojen mukaan joka suuntaan.

Eturoottoreiden aktiivinen hydraulinen jousitus yhdessä kevennyksen kanssa kantaa jatkuvasti osan eturoottoreiden painosta. Järjestelmä laskee eturoottoreiden painoa maata vasten ja säätää ajon aikana kevennystä jatkuvasti. Tällä saavutetaan huomattavasti pienempi rasitus koneen rungolle mekaaniseen kevennysrakenteeseen verrattuna.
97150C karhottimessa on niveltyvä vetorunko, joka mahdollistaa 80 asteen käännökset päisteajossa. Aktiivinen hydrauliohjaus parantaa koneen ketteryyttä ja auttaa poimimaan heinät mukaan karholle vaikeillakin lohkoilla. Kuljetuksessa koneen korkeuden saa pienimmillään 3,45m.

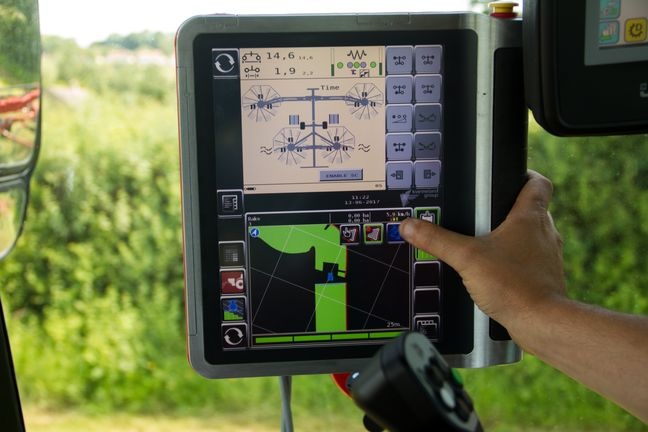

Koneen hallintaan suositellaan ISOBUS Joystickiä, esimerkiksi Kvernelandin uutta GRIP Joystick. Joystick on kätevä, koska kaikki karhottimen toiminnot pystytään hetkessä ohjelmoimaan siihen. ISOBUS näyttö kertoo työ- ja karhonleveyden, nopeusmittauksen, hydrauliikan ja siitä löytyvät kaikki karhottimen ohjaamiseen tarvittavat toiminnot. Perustoiminnot ovat kuudella eri perussivulla, joille saadaan kaikki karhottamisessa tarvittavat toiminnot kosketuspainikkeiksi.
97150_c_648px_37



GEORAKE toiminnallisuus vaatii ISOBUS ohjaimelta normaalin Section Control lohko-ohjauksen Task Controller lisenssin. Karhottimessa on oma lisenssi. Karhotin säätää työleveytensä automaattisesti menemättä jo karhotetulle aluelle, sekä nostaa itsensä päisteessä oikealla hetkellä ylös.
Lisävarusteena saatava aktiivinen pyöräohjaus on erittäin tarpeellinen varuste, joka tekee karhottimesta entistä ketterämmän pienille lohkoille ja kapeille peltoliittymille.
Etu- ja takaroottorien noston viive päisteissä voidaan ajastaa, ohjata nopeuden perusteella tai ihan manuaalisesti. GEORAKE hoitaa sen tietysti automaattisesti. Nostokorkeudet voidaan tallentaa sopiviksi ISOBUS ohjaimelta.
Kaikki anturit on uudistettu. Kulma-anturit ovat samoja, joita autoteollisuudessa käytetään mm. kaasupolkimen asennon tunnistamisessa. Koko hydrauliikkajärjestelmä on uudistettu.
Ison karhottimen ketteryyden ja keveyden vuoksi se toimii kaiken kokoisilla lohkoilla erinomaisesti. Eräs tärkein piirre on työleveyden iso vaihteluväli 9,5 - 15m.
Neliroottorisen karhottimen parhaita ominaisuuksia ajosilppurin kannalta on erinomainen karhon koostumus, mikä sallii ajosilppurille suuremman korjuunopeuden ja pienemmän polttoainekulutuksen.
