Niittokoneet joka tilalle

2600-sarjan niittokoneet

2800-sarjan niittokoneet

2832FS etuniittokone

5000-sarjan perhosniittokoneet

Mallit

2600-sarja

Työleveys: 2,4 - 3,2 m

Sivuripustus

2800-Sarja

Työleveys: 3,2 - 4,0 m

Keskiripustus

2832FS

Työleveys: 3,2 m

Karhottava etukone

5000-sarja

Työleveys: 8,7 - 9,5 m

Perhoskoneet

Niittokoneet

Kverneland niittokoneet on suunnattu premium-tason niittoon. Hitsattu niittopalkki, pyöreä lautanen, sirot rakenteet ja erinomainen niittojälki mahdollistavat traktorinkin paremman tuottavuuden.

Niittokoneiden työleveydet alkavat 2 metristä ja päättyvät 9,5m perhoseen. Nostolaitekiinnitteisien mallien työleveydet ovat 2 - 4m, hinattavien 3,2 ja 4m sekä perhosen 8,7 ja 9,5m.

Etuniittokoneen työleveys on 3,2m ja ja se varustellaan yleensä karhottavaksi, jotta traktori ei tallaisi luokoa. Kvernelandin etuniittokone on markkinoiden ainoa aidosti karhottava malli, joka tekee siistin laatikkokarhon ja auttaa näin korjuukonettakin.

Niittokoneen hyötyjä rehunteossa ovat koneen halvempi hankintahinta, pienempi polttoaineen kulutus ja yksinkertaisempi voimansiirto ja rakenne verrattuna niittomurskaimiin. Pelkkä niitto ei kuitenkaan tule korvaamaan niittomurskausta menetelmänä.

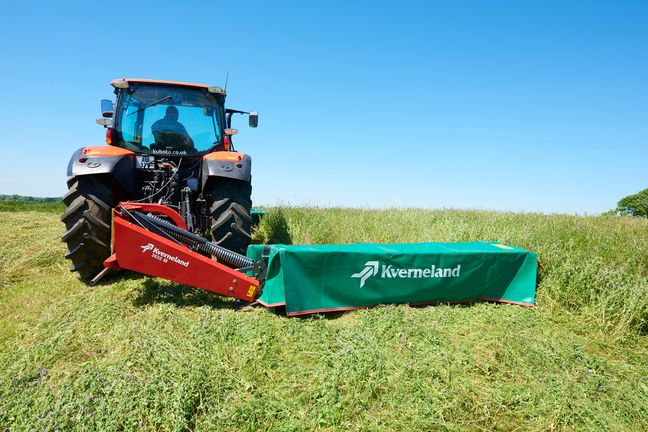

2600-sarjan niittokoneet

Kverneland 2600-sarjassa on kolme eri työleveyttä, 2,4m, 2,8m sekä 3,2m. Palkki on kiinnitetty koneen runkoon päädystä. Niittopalkin päähän on pultattu kulmavaihde, johon voima siirretään hihnoilla traktorin voimanottoakselilta. Hihnavoimansiirto toimii samalla turvamekanismina.

2600 sarjan niittokoneissa on täysin automaattinen laukaisulaite, joka sallii niittopalkin perääntymisen takaviistoon ylöspäin esteeseen ajettaessa. Esteen ylittämisen jälkeen palkki palaa takaisin työskentelyasentoon automaattisesti mekaanisen jousen vetämänä. Laukaisulaitteen mekanismi on integroitu niittokoneen runkoon.

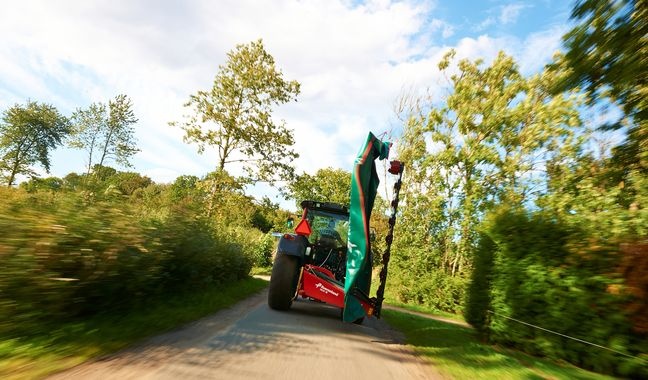

2600 sarjan niittokone soveltuu myös pientareiden niittoon, koska palkki voi kallistua 35 astetta ylös- ja alaspäin vaakatasosta. Päisteajossa traktorin kolmipistenostolaite pidetään samassa asennossa, mutta niittopalkki nostetaan ilmaan hydraulisesti. Näin traktorin voimanottoakselin kulma ei muutu, ja nivelakseli kestää pitempään. Kuljetuksessa niittopalkki nostetaan 90 astetta ylöspäin pystyasentoon.

2600-sarjan niittopalkki on tuttu, Kvernelandin hitsattu palkki, jossa on riittävä öljytilavuus ja tasainen, hiljainen voimansiirto. Niittokoneeseen suositellaan 40mm jalaksia sopivimman niittosängen aikaan saamiseksi. Samalla kivivahingot vähenevät oleellisesti.

2600-sarjan niittokoneisiin saa lisävarusteena karhotinrullan, joka kaventaa niittoluokoa noin 30cm. Se toimii hiukan luokolautaa paremmin.

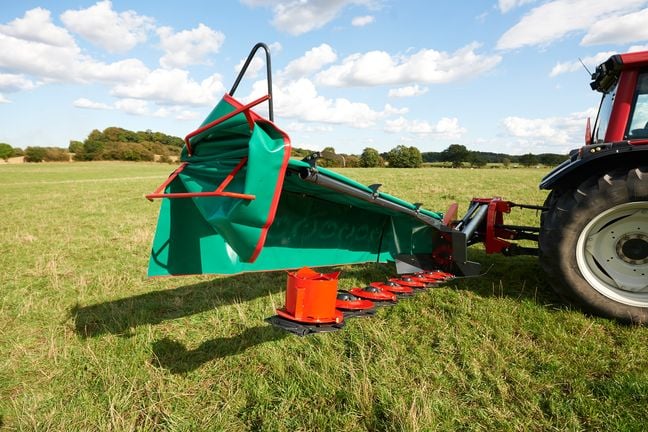

Karhotinrulla edestä, lisävaruste. Vasemmalla viimeisen lautasen korkeampi lieriö edestä päin kuvattuna.

Kevennysjousi kannattelee niittopalkkia.

Päisteessä niittopalkki nostetaan ylös, nostovarsia ei nosteta päisteissä, vaan käytetään traktorin hydrauliikkaa.

Kevennyksen herkkyyttä säädetään koneen vasemmalta puolen kolmipistesovitteen rungosta. Mitä kireämpi jousi, sen keveämpi palkki.

Kvernelandissa on pyöreä lautanen joka ei kiilaudu jumiin vieraiden esineiden vuoksi.

2800-sarjan niittokoneet

Kverneland 2800-sarjan niittokoneissa työleveydet ovat 3,2m, 3,6m ja 4,0m. Niittopalkki on ripustettu tosiniittäjien vaatimusten mukaisesti keskeltä, mikä sallii niittopalkille symmetrisen kallistusvaran 15 astetta puolelta toiselle. Niittopalkkia pyöritetään kulmavaihteen välityksellä päädystä. 2800-sarjan niittokoneet ovat työleveyteensä nähden kevytrakenteisia ja eivät näin aseta suuria vaatimuksia vetotraktorin koolle. Esim. 3,6m leveää mallia voidaan käyttää jo 65hv traktorilla.

2800-sarjan laukaisulaite on mekaaninen, mikä sallii niittopalkin väistämisen taakse ja yläviistoon. Geometrisesti rakenne on suunniteltu siten, että palkki palaa automaattisesti omalle paikalleen esteen väistämisen jälkeen. Laukaisulaite on sijoitettu koneen oikean puolen nostovarren korvakkeeseen eli runko väistää traktorista poispäin. Niittopalkki kevennetään mekaanisesti jousella, mikä tekee pellon seurannasta herkkää.

Päisteajossa niittokoneen palkki nostetaan hydraulisesti 40cm korkeuteen maasta. Kuljetuksessa niittopalkki nostetaan 110 - 125 astetta ylöspäin pystyasentoon, mallista riippuen. 2800-niittokoneen painopiste on lähellä traktoria, mikä osaltaan parantaa työskentelyominaisuuksia. 2800-sarjassa on sama Kvernelandin niittopalkki, kuin niittomurskaimissakin. Niittokoneeseen suositellaan 60mm jalaksia riittävän pitkän niittosängen aikaan saamiseksi. Samalla mahdolliset kivivahingot vähenevät.

2800_m_648px_32

2800-sarjan niittokoneiden erikoisominaisuutena voidaan pitää käännettävää kulmavaihdetta. Kun kulmavaihde pyöräytetään toisin päin, pyöritysnopeus on 1000rpm nopeuden sijasta 540rpm, mikä voi olla vanhemmassa traktorissa ainoa vaihtoehto.

Niittopalkin kiinnityksessä on 2800-sarjan malleissa vakiona kaksi ripustuskohtaa, jolla voidaan säätää etu- ja takaniittokoneen välistä limitystä. Tämä mahdollistaa joustavammin eri tyyppisten etukoneiden parina niittämisen.

Kverneland 2800 niittokone kääntyy 110 - 125 astetta ylös tieajoon, mikä kohdistaa niittokoneen painon paremmin traktorin keskilinjalle.

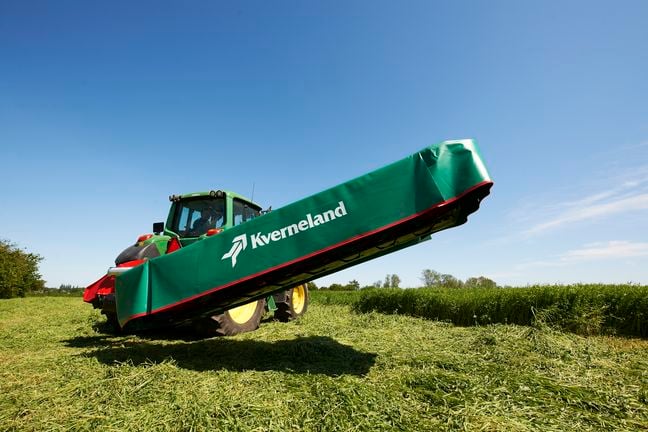

2800M niittopalkki on ripustettu keskeltä, mikä antaa niittopalkille 15-asteen kallistusvaran.

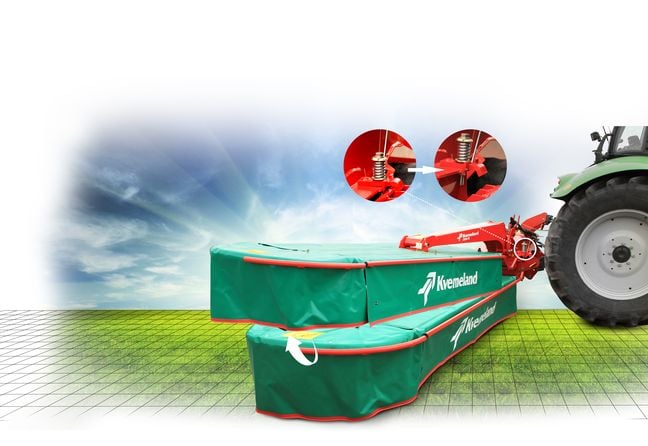

2800-sarjan niittokoneessa on kaksi ripustuskohtaa, jolla niittokoneen limitys voidaan mukauttaa traktorin etuniitokoneen leveyden mukaisesti sopivaksi.

2800-sarjan niittokoneen kevennys säädetään vaihtamalla jousen jatkeena olevan ketjun kiinnityslenkkiä, mikä muuttaa jousen kireyttä. Kevennys voidaan säätää näin ilman työkaluja.

2800M-sarjan niittokoneissa on lisävarusteena hydraulinen kevennyksen säätö. Näin kevennystä voidaan säätää niiton aikana suoraan hytistä.

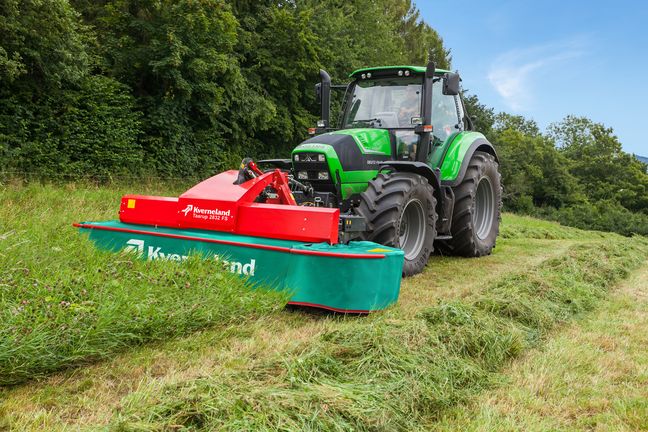

2832FS etuniittokone

Kverneland 2800FS etuniittokone on huippusuosittu keveärakenteinen etuniittokone karhotinruuveilla. Koneessa on automaattinen BreakBack laukaisulaite, joka sallii niittopalkin joustamisen taaksepäin ja yläviistoon esteeseen osuessaan. Niittopalkissa on 17 asteen kallistusvara ja liikevara on pystysuunnassa 640mm.

Etuniittokoneen voimansiirto on toteutettu vakiona kahdella nopeudella, joko 1000rpm tai 750 rpm, mikäli traktori sattuu olemaan isompi ja halutaan säästää polttoainetta. Vaihto tehdään kääntämällä hihnapyörät keskenään toisin päin, jolloin välityssuhde muuttuu.

Etuniittokoneessa on 3,2m työleveys, eli 8 lautasta. Karhottava malli painaa 855kg, jolloin tehontarve on noin 60 hp etuniittokoneelle. Karhonsiirtoruuvien tehontarve on tästä vain 5 hp. Etuniittokone on tehokas kone yhdessä takaniittokoneen kanssa, esim. 2836M mallin kanssa niittoleveys on noin 6,5m ja 2840M päästään lähelle 7m. Pelkkä niitto ei vie paljoa tehoa, joten tämä on nopea keino saada hyödynnettyä vaikkapa tilan kakkostraktoria rehunteossa.

Etuniittokoneen kevennys säädetään muuttamalla kevennysjousien kireyttä. Koko etupressu voidaan lukita yläasentoon, jolloin pääsy niittopalkille päivittäisiin teräntarkistuksiin on helppoa.

2832FS mallin karhon säätö perustuu karhotinruuvien takana olevien karhotinpeltien säätöön. Karhonleveyksiä on kolme, 1,1m, 1,15m sekä 1,3m. Levälleen niitettäessä luoko tulee noin 2,2m leveydelle. Karhottaminen toimii 100% siististi ruuveilla ja on muodoltaan ns. laatikkokarho, mikä sopii oikein hyvin mm. paalaimille sellaisenaan. Kvernelandin karhottava etuniittokone on markkinoiden ainoa oikeasti karhottava etuniittokone. Malli on myös saatavilla tehdastilauksena ilman karhotinvarustusta mallimerkinnällä 2832F, jolloin kone on hiukan edullisempi ja entisestään keveämpi.

Karhottava etuniittokone siirtää heinän traktorin renkaiden väliin ilman tallaamisen aiheuttamaa hygienian heikentymistä.

Karhottava etuniittokone tekee laatikkokarhoja, jotka soveltuvat niin paalaimelle kuin noukinvaunullekin.

Voimansiirto karhonsiirtoruuville tulee kulmavaihteelta taakse. Ruuvia pyöritetään hihnoilla. Karhotinpellin voi nostaa levälleenniittoa varten kokonaan pois, koneen päälle omiin korvakkeisiin.

2832FS mahdollistaa kolme eri levyistä laatikkokarhoa tai levälleenniiton.

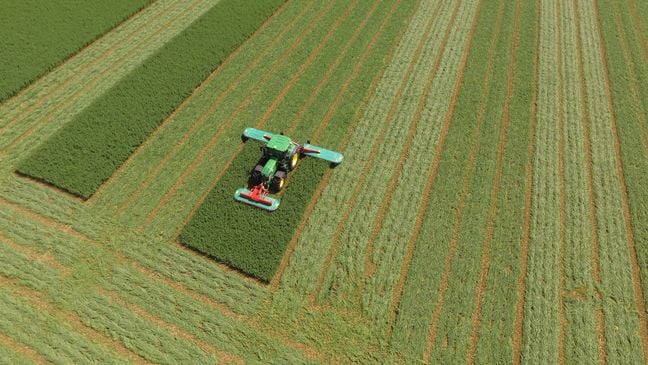

5000-sarjan perhosniittokoneet

Kvernelandin 5000-sarja eli perhosniittokoneet perustuvat samaan teknologiaan kuin ammattimaiseen niittoon tarkoitetut 2800-sarjan niittokoneet, mutta kaksipuoleisina versioina. Käytännössä kevennys, rakenteet ja toteutus ovat lähes samanlaisia, jolloin valmistamisessa saavutettavat synergiaedut tulevat viljelijän eduksi. Näin saadaan aikaan mallisto, jonka rakenteet ovat erilaisina versioina laajalti käytössä. Se parantaa varaosien saatavuutta sekä saa aikaan koneita, joiden arvo säilyy, koska kyseistä rakennetta on käytössä eri sovelluksina ympäri maailmaa.

Kevennys on toteutettu mekaanisilla jousilla, jotta kevennyksen reagointinopeus pinnanmuotoihin olisi mahdollisimman herkkä. Laukaisulaite on molemmissa vetovarsissa, mikä sallii koneen siirtymisen taaksepäin yläviistoon, jotta este voidaan ylittää turvallisesti. Kone palaa takaisin työasentoon automaattisesti. Niittoyksiköt ovat ripustettu keskeltä, mikä sallii vapaan kallistelun maan pinnanmuotojen mukaisesti.

Niittoperhosten erikoispiirre on niiden siro rakenne. 5087M painaa 1360kg ja isompi, 9,5m malli 5095M painaa 1500kg. Yhdistämällä karhottava etuniittokone perhosiin saadaan valtava niittokapasiteetti, jonka tehontarve on alle 150hv kohtuullisella investoinnilla.

Päistekäännöksissa niittoyksiköt nostetaan ylös koneen omalla hydrauliikalla. Molemmille puolille on oma kaksitoiminen hydraulisylinteri, joilla niittoyksiköt nostetaan päisteasentoon. Koneeseen on saatavana sähköinen esivalinta, jolla voidaan etukäteen valita, kumpi puoli nostetaan, vai nostetaanko yhtä aikaa molemmat. Tällöin niittoyksiköitä voidaan hallita yhdellä kaksitoimisella hydrauliikkalohkolla.

Aivan kuin 2800-sarjan niittokoneissakin, 5000-sarjan perhosissa on mahdollisuus kiinnittää niittoyksiköt kahteen eri korvakkeeseen etuniittokoneen leveyden mukaisesti. Normaalisti perhosniittokoneet toimitetaan ulommassa reiässä, mikä antaa 3,2m etuniittokoneen kanssa 40cm:n limityksen koneen molemmin puolin. Tämä sallii jo kohtuullisen käännöksen ilman niittämättömien kaistojen syntymistä.

Kuljetusasennossa perhoset nostetaan 100 astetta ylös. Näin paino on mahdollisimman keskellä ja lähellä traktoria, jolloin nopeatkaan siirtymät eivät heiluta traktoria. Perhosen kuljetusleveys jää alle 3 metriin. Kone voidaan myös varastoida pystyasennossa, sillä koneen mukana tulevat alle taittuvat pysäköintijalat. Nykyisin myös niittopalkin laakerointi sallii pystyvarastoinnin.

Lisävarusteena 5000-sarjan perhoseen on saatavilla hydraulisesti ajon aikana säädettävä kevennys. Käytännössä koneen runkoon asennetaan sylinteri ja nivelkorvakkeet, joilla voidaan ajon aikana kiristää niittoyksiköiden kevennysjousia niin, että kevennystä voidaan muuttaa herkemmäksi esimerkiksi pehmeässä maastossa hytistä poistumatta.

5087M on 8,7m ja 5095M on 9,5m leveä. Kvernelandin perhoset ovat erityisen sirorakenteisia, mikä mahdollistaa niiden ajamisen tavanomaista pienemmällä traktorilla.

Niittoyksiköt voidaan kiinnittää myös kapeampaan korvakkeeseen, mikäli etuniittokone on kapeampi kuin 3,2m. Leveämmässä korvakkeessa niittoyksiköiden väliin jää 2350mm leveä niittämätön alue. Limitystä on kuitenkin oltava molemmin puolin, jottei perhonen jätä niittämättömiä raitoja mutkissa.

Varastointia varten perhosniittokoneissa on alle taittuvat seisontajalat. Uudessa niittopalkissa laakerointi on toteutettu pystyvarastointia silmällä pitäen, mikä säästää merkittävästi varastointitilaa.

Auringon laskiessa pienelläkin traktorilla on niitetty kohtuullinen ala nurin.. Illalla voi olla saavutukseen tyytyväinen.
